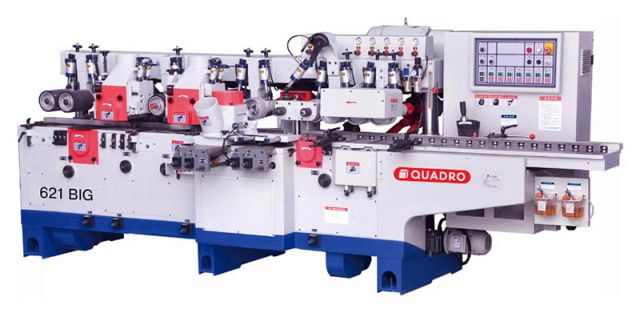

Четырехсторонний продольно-фрезерный станок QUADRO 621 BIG

Четырехсторонний станокQuadro 621 BIGпредназначен для строгания и профилирования бруса сечением 210 на 200 мм. Профилирование выполняется боковыми шпинделями и горизонтальными шпинделями увеличенной мощности. Станок способен протягивать, строгать и профилировать брус естественной влажности (фото до обработки): Станок применяется в домостроении, производство клееного бруса, массивного бруса, мебельный щит и другие столярные изделия. Область применения Получаемые изделия

Область применения

Станок применяется в домостроении, производство клееного бруса, массивного бруса, мебельный щит и другие столярные изделия. Получаемые изделия

Схемы обработки

	Профильная обработка заготовок
	Плоскостная обработка заготовок
	Четырехсторонняя обработка за один проход

Конструктивные особенности

	Чугунная массивная литая станина, прошедшая точную механическую обработку за 1 установ А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.

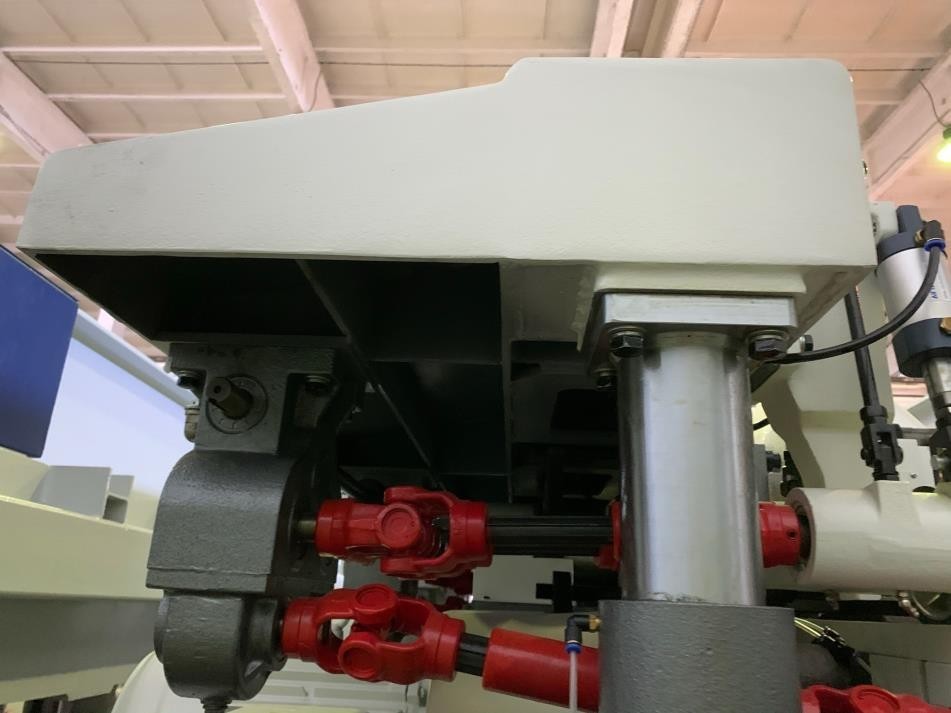

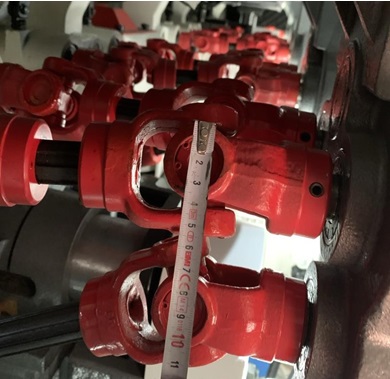

	Усиленные крестовины карданов и массивные редукторы Станок обладает колоссальным запасом прочности для максимальных нагрузок и режимов работы.
	Высокоскоростные прецизионные динамические сбалансированные шпиндели Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников извес QUADRO 621 BIGтной фирмы NACHI (Япония).

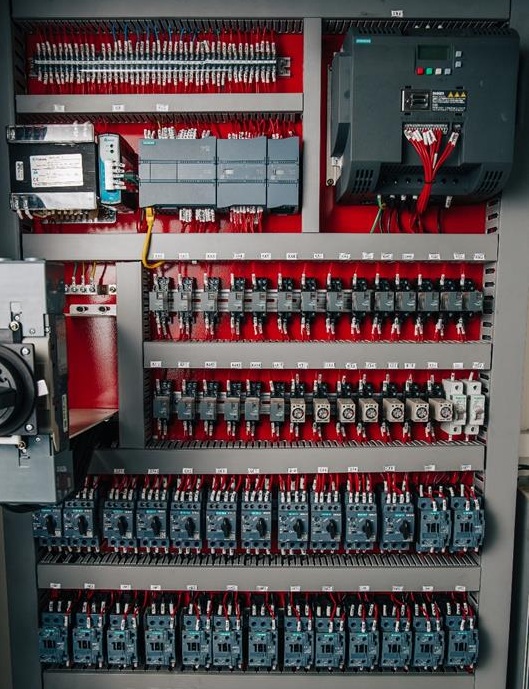

	Электрокомпоненты В станке применяются электрокомпоненты ведущего мирового производителя – SIEMENS и SCHNEIDER.
	Надежная система подачи и фиксации пиломатериала Система фиксации состоит из 10-ти групп верхних приводных роликов. В столе станка расположены 4 приводных ролика. Необходимы для протяжки массивных заготовок естественной влажности сечением до 200 мм.

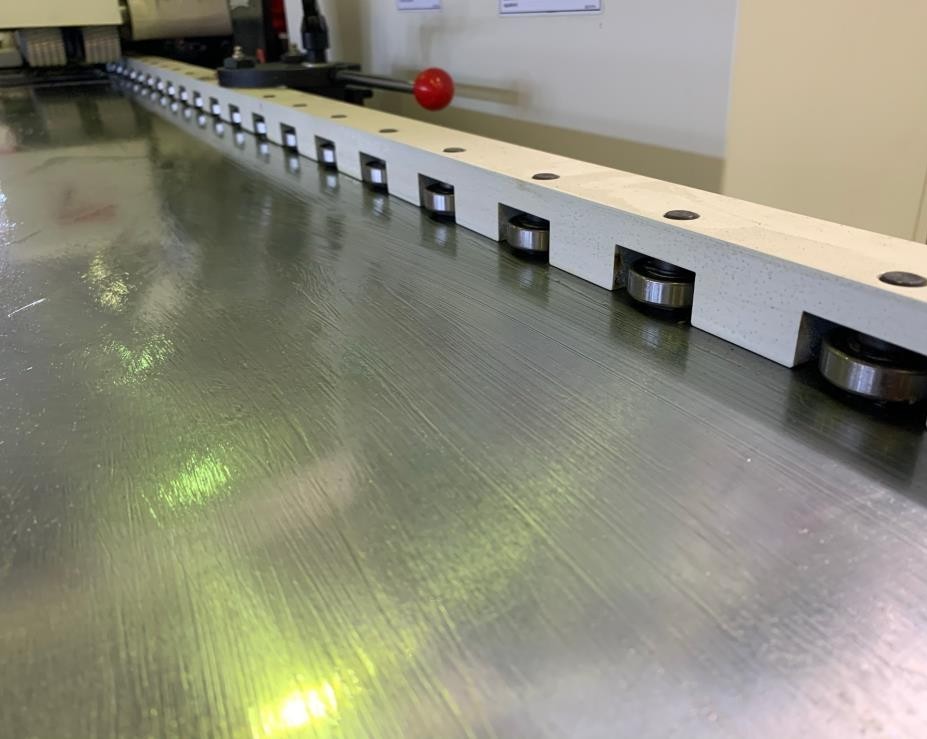

	Боковая линейка Оснащена подшипниками для улучшения скольжения и подачи массивных заготовок в станок.
	Массивные прижимные плиты Установлены перед и после верхнего шпинделя и исключают вероятность заклинивания заготовок.

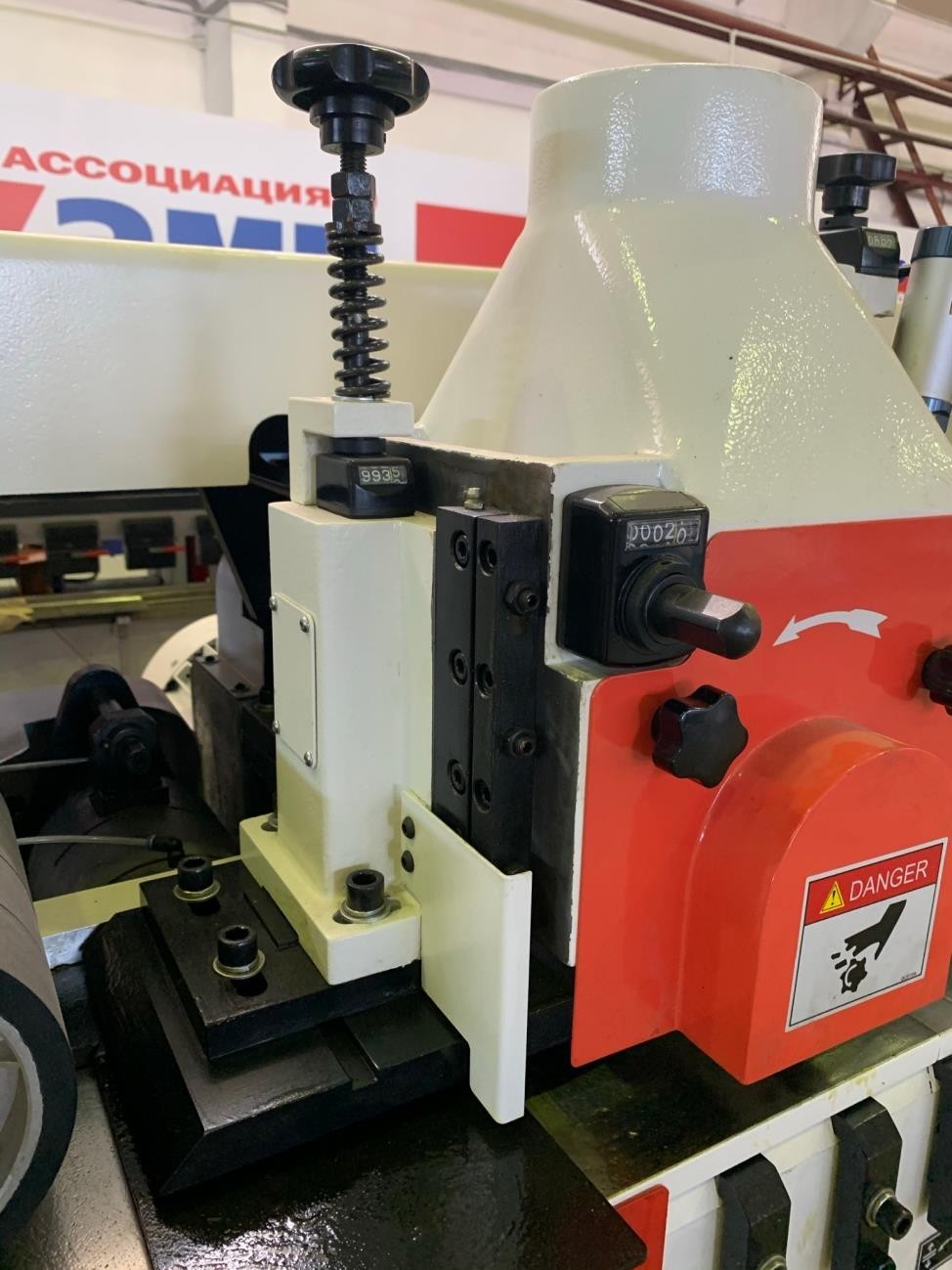

	2 прижимных башмака Перед верхним шпинделем оснащены пневматической регулировкой.
	Литая траверса Массивная литая траверса, на которой закреплены редукторы, ролики и другие механизмы, исключает возникновение вибраций в процессе обработки бруса. Установлена на направляющих увеличенного сечения.

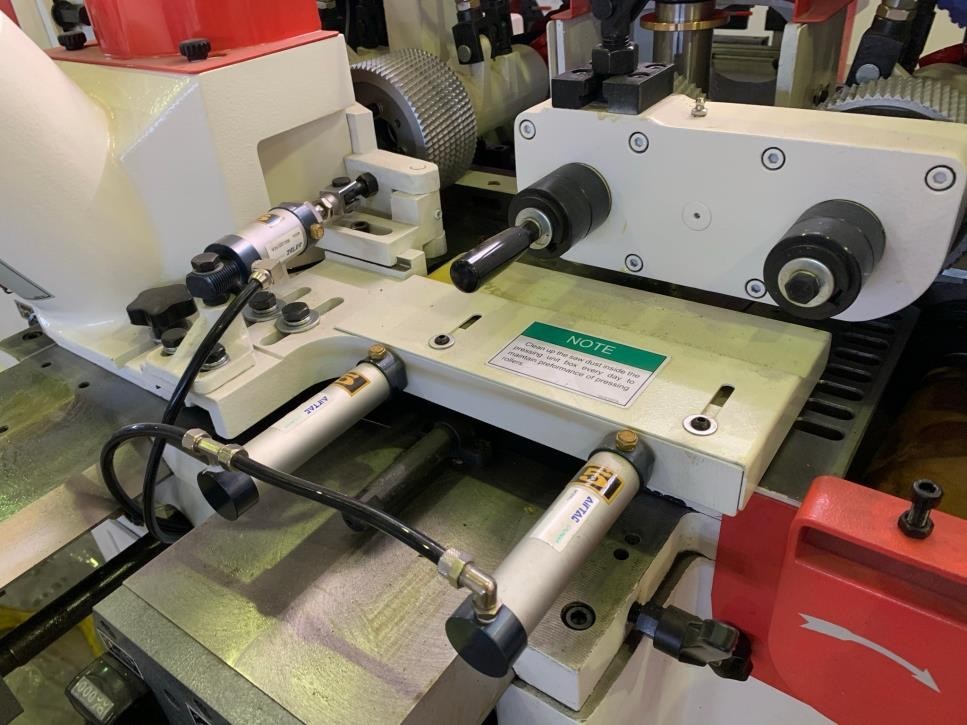

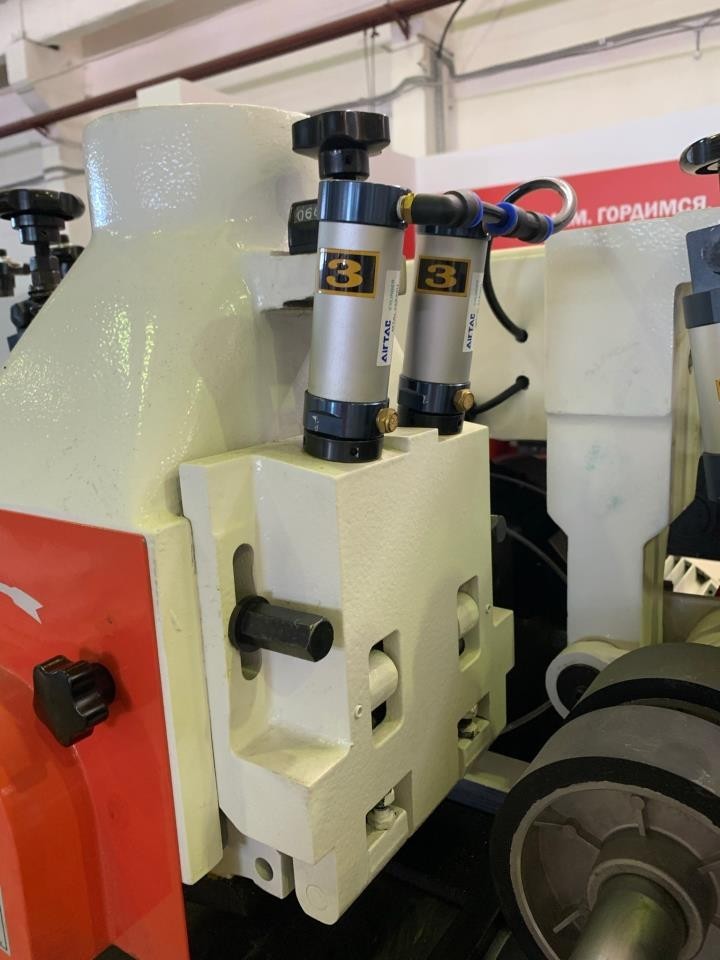

	Боковой роликовый прижимной блок 2 блока установлены перед первым горизонтальным, 1 двойной пневмоприжим напротив правого вертикального шпинделя и прижимной башмак на левом шпинделе с пневморегулировкой обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения.

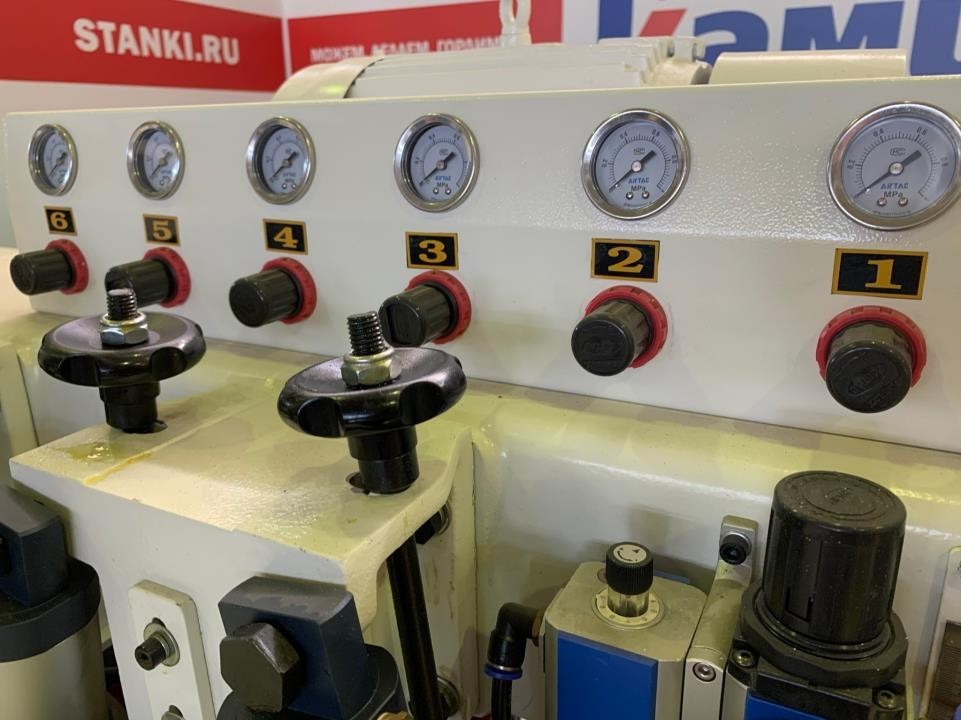

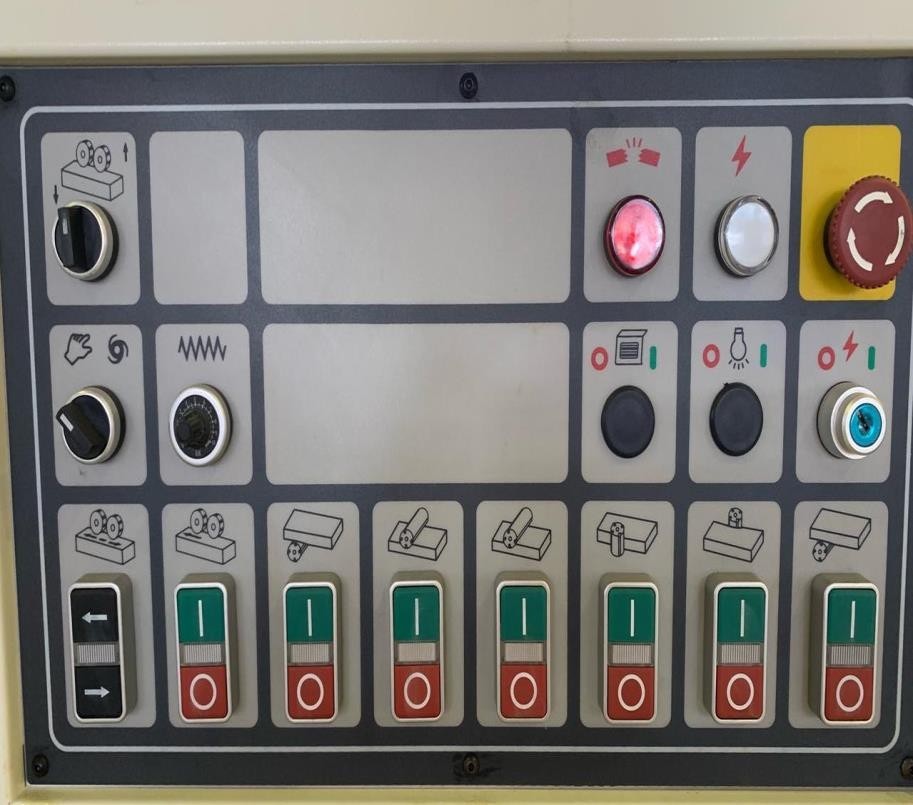

	6-ти зонное пневматическое управление прижимами Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение.
	Централизованная система смазки узлов Станок оснащен насосом для дистанционной смазки всех направляющих и трущихся элементов станка.

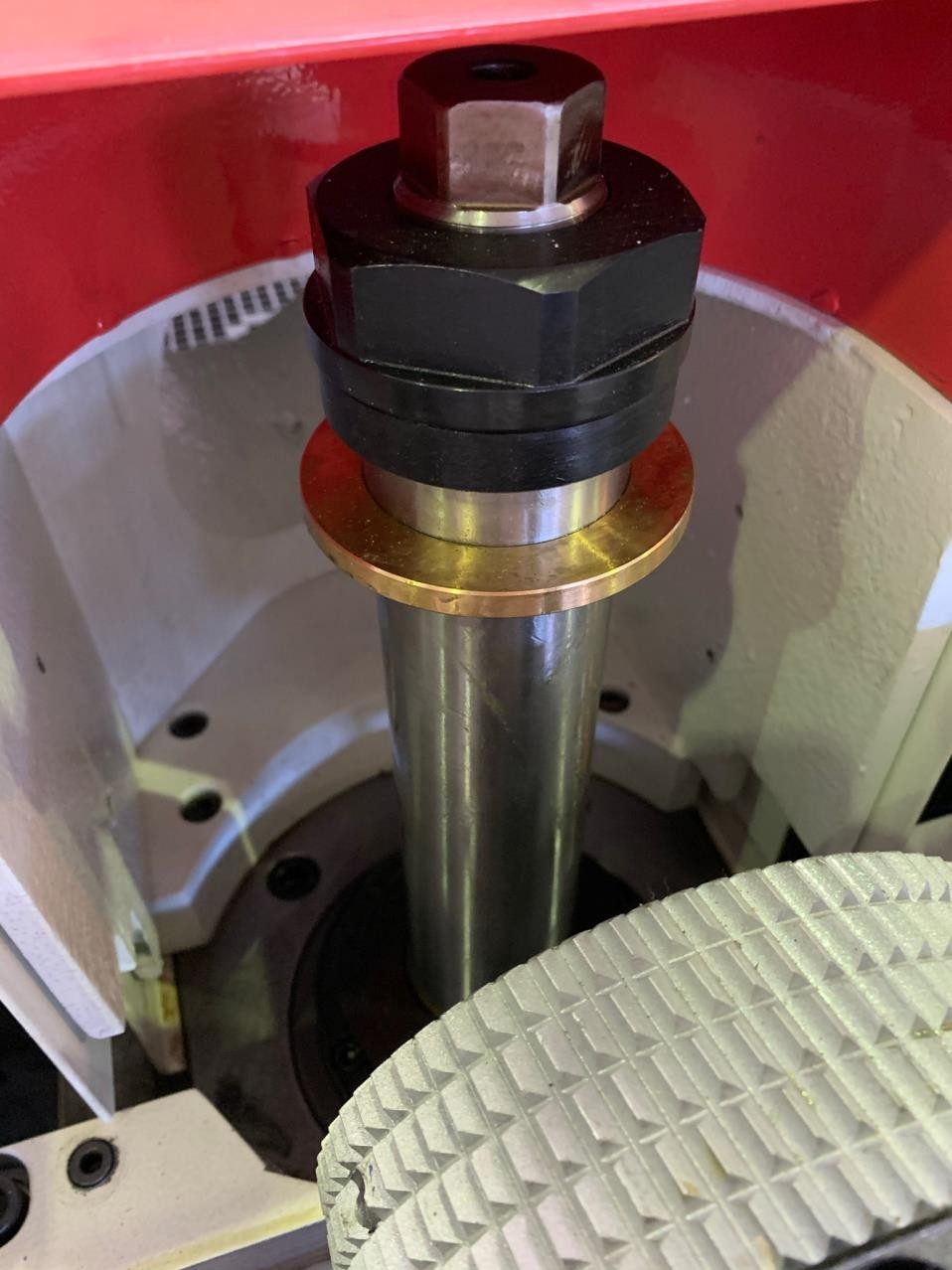

	Диаметр шпинделей 50 мм Позволяет устанавливать тяжелый инструмент для профилирования бруса.

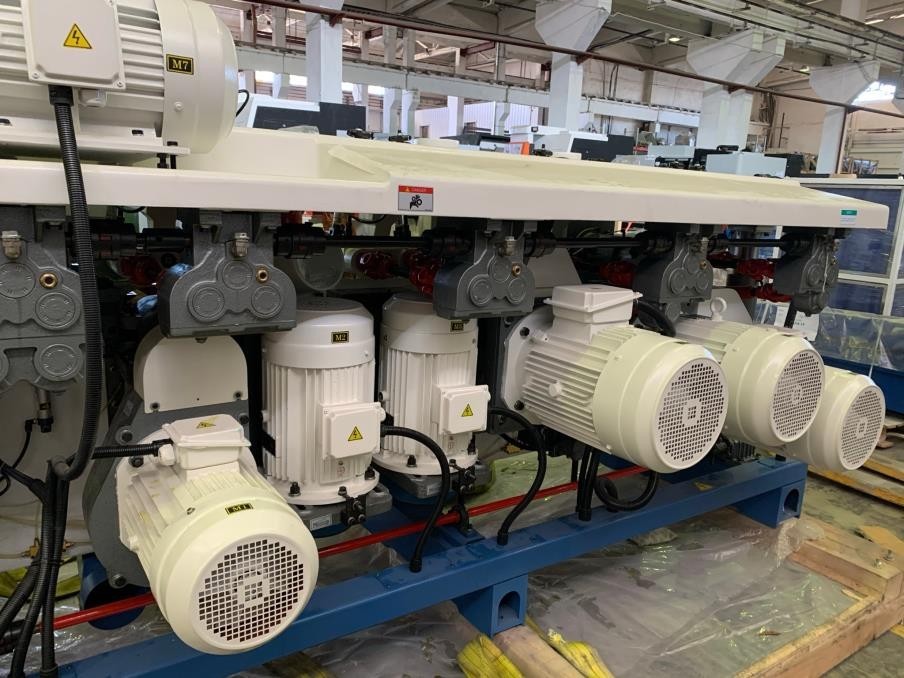

	Двигатели 11 кВт Привод всех шпинделей от двигателей мощностью 11 кВт.
	Инвертор Станок оснащен бесступенчатой регулировкой скорости подачи. Мощность привода двигателя подачи - 5,5 кВт.

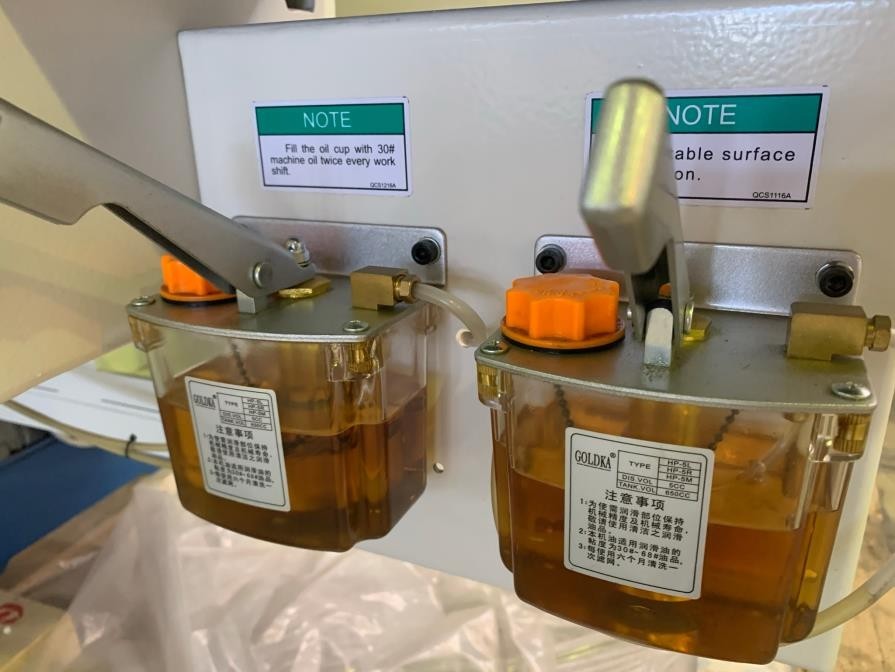

	Смазка рабочего стола На стол в ручном режиме подается смазка с помощью насоса. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.

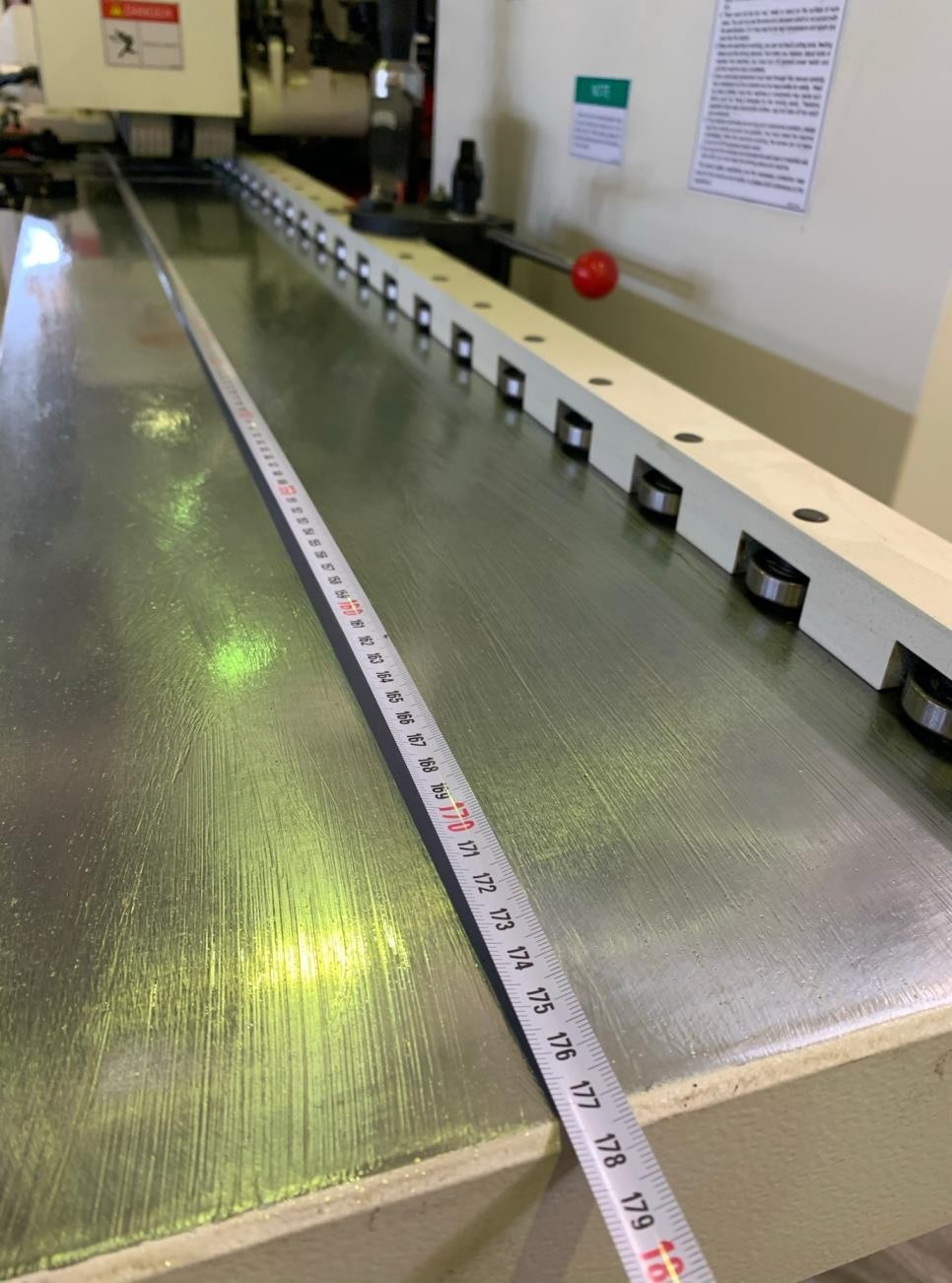

	Хромированный подающий стол Стол длиной почти 1800 мм покрыт хромом для повышения износостойкости.

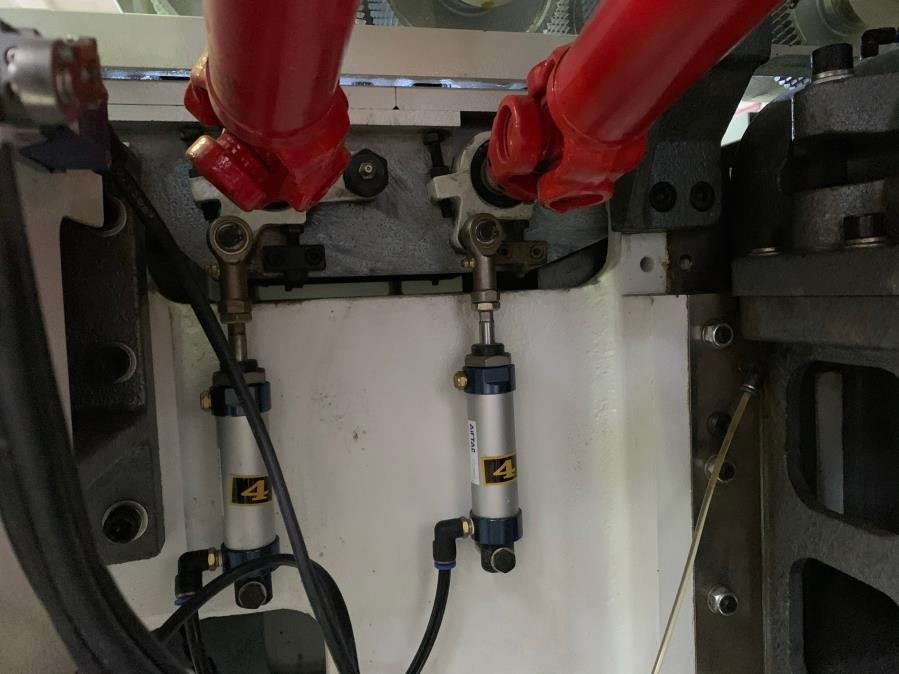

	Нижние ролики с превмоприжимом 2 первых приводных рифленых ролика оснащены пневматикой для обеспечения непрерывной подачи массивных заготовок.

Технические характеристики

Характеристика	Значение
ЦЕНА	3 625 616 ₽
Количество шпинделей, шт.	6
Макс. сечение заготовки, мм	210 x 200
Скорость подачи, м/мин	2 - 25
Диаметр шпинделей, мм	50
Частота вращения шпинделей, об/мин	6800
Производимые изделия	мебельный щит / столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения / массивный брус
Джоинтер для прямых ножей	нет
Джоинтер для профильных ножей	нет
Контропоры	нет
Возможность установки пил	есть
Шпиндель №1, кВт	11 (1-го нижнего)
Шпиндель №2, кВт	11 (правого)
Шпиндель №3, кВт	11 (левого)
Шпиндель №4, кВт	11 (1-го верхнего)
Шпиндель №5, кВт	11 (2-го верхнего)
Шпиндель №6, кВт	11 (2-го нижнего)
Мощность двигателя подачи, кВт	5,5
Мощность двигателя подъема траверсы, кВт	0,75
Общая установленная мощность, кВт	75
Шпиндель №1, мм	125 (1-го нижнего)
Шпиндель №2, мм	108 - 180 (правого)
Шпиндель №3, мм	108 - 180 (левого)
Шпиндель №4, мм	108 - 180 (1-го верхнего)
Шпиндель №5, мм	108 - 180 (2-го верхнего)
Шпиндель №6, мм	108 - 180 (2-го нижнего)
Ширина, мм	20 - 210
Толщина, мм	25 - 200
Длина наименьшая, мм	700 (480)
Длина, мм	4100
Ширина, мм	1750
Высота, мм	1750
Вес, кг	4000
