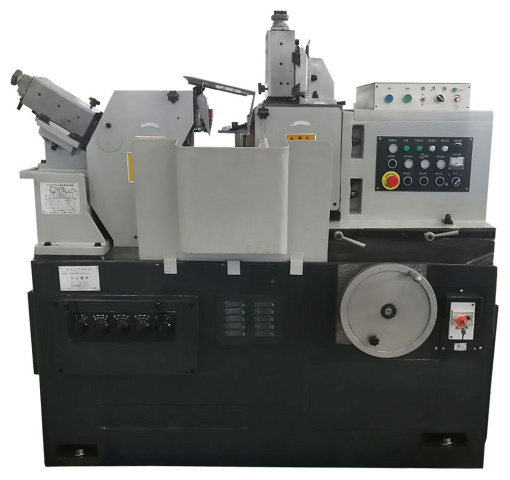

Бесцентрово-шлифовальынй станок UNIVEQ UCG-4015

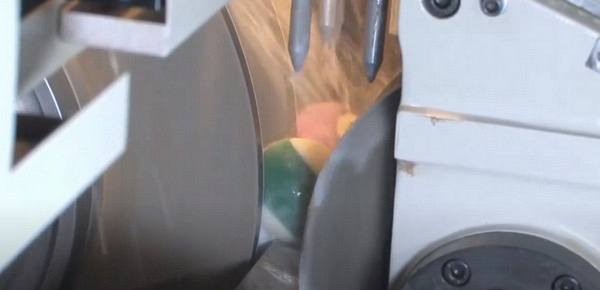

Бесцентровым шлифованием *на проход обрабатывают заготовки цилиндрической формы малых диаметров, заготовки без центровочных отверстий, тонкостенные трубки с высокой производительностью и точностью. Бесцентровым врезным шлифованием обрабатывают: При бесцентровом врезном шлифовании за одну операцию можно снять любой заданный припуск. Заготовка размещается между двумя вращающимися абразивными кругами, а нижняя её часть опирается на специальный поддерживающий нож. Один круг -направляющийвращается вокруг своей оси достаточно медленно (скорость - около10-20 м/мин).Другой круг -обрабатывающий- очень быстро (порядка30-40 м/мин). Бесцентровые шлифовальные станки эффективно применяют при обработке цилиндрических деталей малого и среднего диаметров без ограничения длины, либо тонкостенных цилиндрических деталей, а также деталей, имеющих сложные наружные профили (поршень, кулак, иглы и т.д.). Так же станки подходят для обработки конических деталей с конусом менее 1:20. В условиях массового производства эти станки характеризуются высокой производительностью и точностью обработки. Область применения Получаемые изделия

Область применения

Бесцентровые шлифовальные станки эффективно применяют при обработке цилиндрических деталей малого и среднего диаметров без ограничения длины, либо тонкостенных цилиндрических деталей, а также деталей, имеющих сложные наружные профили (поршень, кулак, иглы и т.д.). Так же станки подходят для обработки конических деталей с конусом менее 1:20. В условиях массового производства эти станки характеризуются высокой производительностью и точностью обработки. Получаемые изделия

Схемы обработки

	Горизонтальное шлифование поверхности
	Вертикальное шлифование поверхности

Конструктивные особенности

	Станина Разработана с учетом максимальной жесткости и виброустойчивости. Станина изготавливается из высококачественного чугуна марки FC-30, проходит термообработку и выдержку для снятия внутренних напряжений перед механической обработкой.
	Шпиндель шлифовального круга Установлен на гидродинамических подшипниках с обеспечение подачи масла под высоким давлением. За счет подачи масла под давлением на поверхности подшипника образуется масляная пленка, которая предотвращает износ подшипника и вала, а так же способствует высокой точности обработки с минимальным биением шпинделя.
	Шпиндель ведущего круга Установлен на подшипниках скольжения. Регулировка скорости вращения круга осуществляется бесступенчато. Опционально станок можно укомплектовать оснасткой для врезного шлифования.

Комплектация

Стандартная

Технические характеристики

Характеристика	Значение
Диаметр шлифуемой заготовки при проходном шлифовании, мм	5 - 50
Диаметр шлифуемой заготовки при врезном шлифовании, мм	7 - 50
Макс. длина обработки для врезного шлифования, мм	120
Общая мощность, кВт	13,78
Тип шлифования	Бесцентровое шлифование
Мощность двигателя подающего круга, кВт	2
Диаметр шлифуемой заготовки (со стандартным люнетом), мм	1 - 40
Угол наклона ведущего круга, °	+5°⁓ -2°
Микро-регулировка подачи ведущего круга за оборот маховика, мм	0,002
Расстояние от оси шлиф. круга и оси ведущего круга до подошвы люнета, мм	220
Наличие ЧПУ	нет
Размер шлифовального круга (D x d x B), мм	400 x 150 x 203
Частота вращения шлифовального круга, об/мин	1668
Мощность электродвигателя шлифовального круга, кВт	5,5
Мощность электродвигателя подающего круга, кВт	2
Круглость, мм	0,002
Постоянство диаметра шлифования (цилиндричность), мм	0,002 мм при проходном / 0,003 мм при врезном
Шероховатость, мм	Ra 0,32
Размер подающего круга (D x d x B), мм	300 x 150 x 127
Частота вращения подающего круга, мм	20 - 200
Угол поворота подающего круга, °	+3 ⁓ -1
Длина, мм	1920
Ширина, мм	1681
Высота, мм	1479
Вес UNIVEQ UCG-4015 нетто, кг	2800
