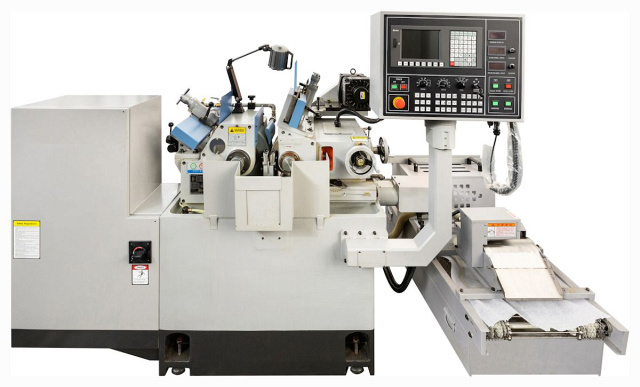

Бесцентрово-шлифовальный станок UCG-3015 NC

Бесцентрово-шлифовальные станки предназначены для шлифования наружных цилиндрических поверхностей. При шлифовании наружных поверхностей заготовку (ряд состыкованных заготовок) помещают между двумя абразивными кругами - шлифовальным (режущим) и ведущим и прижимают к опорному ножу. Вследствие наклонной установки ведущего круга за счет сил трения заготовка не только вращается, но и поступательно перемещается (продольная подача). Поперечную подачу осуществляют также ведущим кругом. Шпиндели шлифовального и ведущего кругов изготовлены из NiCrMo сплава, закаленного и отшлифованного, имеющего высокую прочность и точность исполнения. Подшипники выполнены из гидростатического баббита, обеспечивающего длительный срок службы. Шлифовальный и ведущий круги (в стандартной комплектации) оборудованы гидравлическим устройством правки. При этом скорость правки может легко регулироваться. Простая и удобная в эксплуатации панель управления выполнена из надежных комплектующих обеспечивает управление всеми необходимыми функциями станка. Среди опциональных аксессуаров для этих станков доступны: автоматический погрузчик и разгрузчик; гидравлическая автоподача; электрический или пневматический загрузчик круга, а также много других устройств. Бесцентровые шлифовальные станки эффективно применяют при обработке деталей малого и большого диаметров без ограничения длины, либо тонкостенных деталей, а также деталей, имеющих сложные наружные профили (поршень, кулак, иглы и т.д.). В условиях массового производства эти станки характеризуются высокой производительностью и точностью обработки. Бесцентровым шлифованием на проход обрабатывают заготовки цилиндрической формы малых диаметров, заготовки без центровочных отверстий, тонкостенные трубки с высокой производительностью и точностью. Получаемые изделия Бесцентровым врезным шлифованием обрабатывают детали с цилиндрической, конической, сферической и фасонной поверхностями, ступенчатые валики, заготовки для концевого режущего инструмента, детали с разобщенными поверхностями. При бесцентровом врезном шлифовании за одну операцию можно снять любой заданный припуск. Область применения

Область применения

Бесцентровые шлифовальные станки эффективно применяют при обработке деталей малого и большого диаметров без ограничения длины, либо тонкостенных деталей, а также деталей, имеющих сложные наружные профили (поршень, кулак, иглы и т.д.). В условиях массового производства эти станки характеризуются высокой производительностью и точностью обработки. Бесцентровым шлифованием на проход обрабатывают заготовки цилиндрической формы малых диаметров, заготовки без центровочных отверстий, тонкостенные трубки с высокой производительностью и точностью. Получаемые изделия

Схемы обработки

Конструктивные особенности

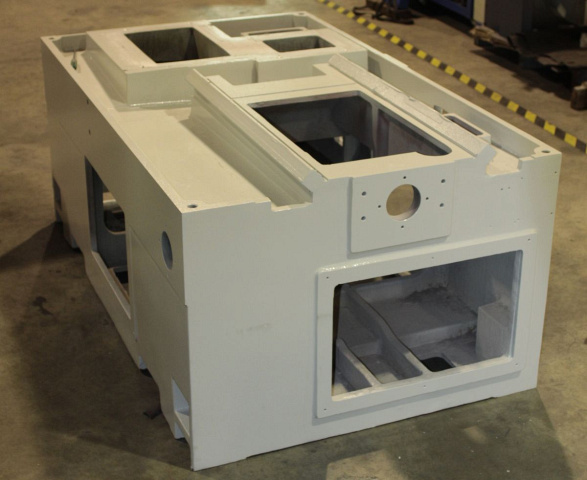

	Чугунная массивная литая станина Обеспечивает необходимую жесткость, виброустойчивость и надежность станка во время работы, корпус станка и девять основных компонентов изготовлены из высококачественного чугуна FC30 путем термообработки с искусственной нормализацией, а затем путем естественного старения. Для механической обработки используется оборудование YASDA, MITSUI, SEIKI, TOSHIBA, ELB и другое мирового класса. Прецизионный размер может достигать микронного уровня для обеспечения высокой точности основных компонентов оборудования. Благодаря высокой массе станка не требуется специальный фундамент для его установки. Масса UCG-3015 NC станка около 2 тонн (1700 кг).
	Направляющие нижней плиты подающего круга Двойные V-образные обеспечивают плавное перемещения подающего круга за счет масляной «подушки», предотвращающей контакт металла с металлом, что снижает износ и обеспечивает стабильность обработки.
	Шпиндель шлифовального круга Установлен на гидростатических подшипниках с обеспечением подачи масла под высоким давлением. За счет подачи масла под давлением на поверхности подшипника образуется масляная пленка, которая предотвращает износ подшипника и вала, а также способствует высокой точности обработки с минимальным биением шпинделя. При производстве шпинделя используется никель-хром-молибденовый сплав марки SNCM-21H, упрочненный до HRC62, а эффективный упрочняющий составляет более 1,5 мм.
	Шпиндель подающего круга Изготовлен из японского сплава SNCM-21H, проходит операцию закалки, отпуска, термообработки, а затем креогенной обработки, после чего твердость поверхности достигает 62 единицы по HRC.

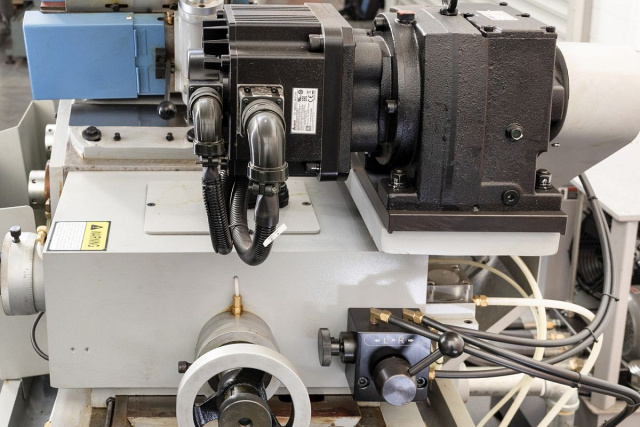

	Привод подающего круга Японский серводвигатель Yaskawa обеспечивает контроль скорости вращения круга в диапазоне от 0 до 320 об/мин и устанавливается для передачи вращения подающего круга с целью идеальной регулировки линейной скорости. Когда диаметр круга уменьшается, линейная скорость круга поддерживается, что позволяет достигать неизменной точности обработки. Передача вращения от двигателя к кругу осуществляется зубчатым ремнем с низким уровнем шума и вибрацией.

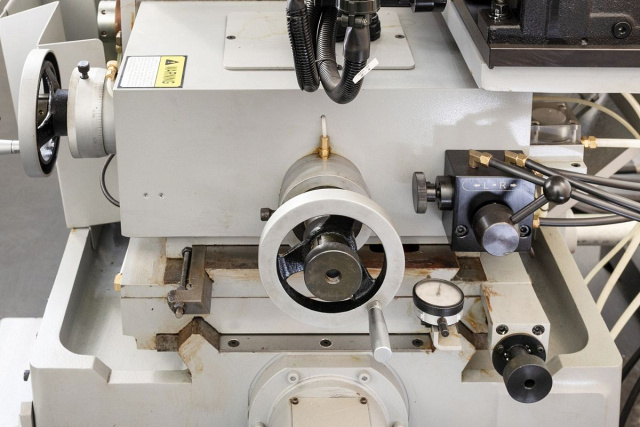

	ШВП подающего круга На станке для подачи круга использован подающий винт с шариковой гайкой (винтовая пара) с высокой точностью позиционирования. Благодаря этому достигается высокая точность обработки заготовки и долгий срок службы с постоянной точностью.

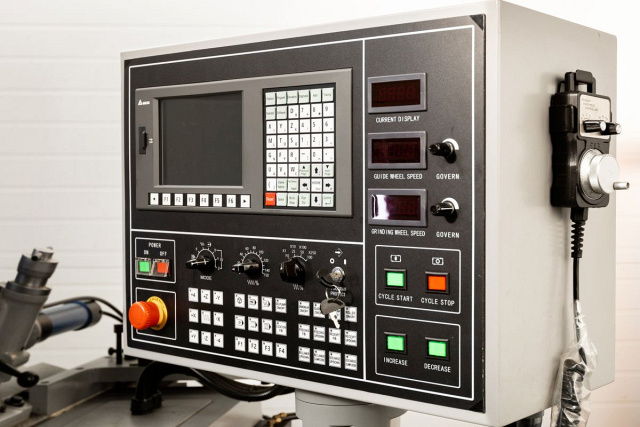

	Панель управления с PLC-контроллером и цветным ЖК-дисплеем Позволяет запрограммировать величину продольного перемещения нижней плиты подающего круга (ось Y). Минимальная программируемая величина перемещения составляет 0,001 мм. По согласованию с заказчиком с панели управления можно контролировать перемещения устройства правки шлифовального по 1 оси (X) или 2 осям (X и Z). Система поддерживает автоматический режим правки шлифовального круга через определенное количество циклов (задается в окне параметров правки) и автоматическую компенсацию перемещения подающего круга на величину правки.

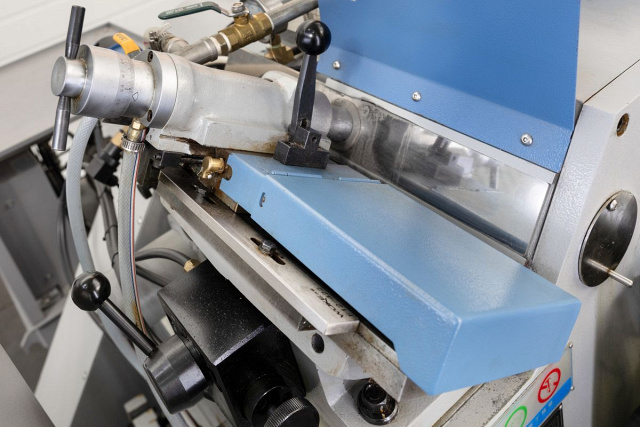

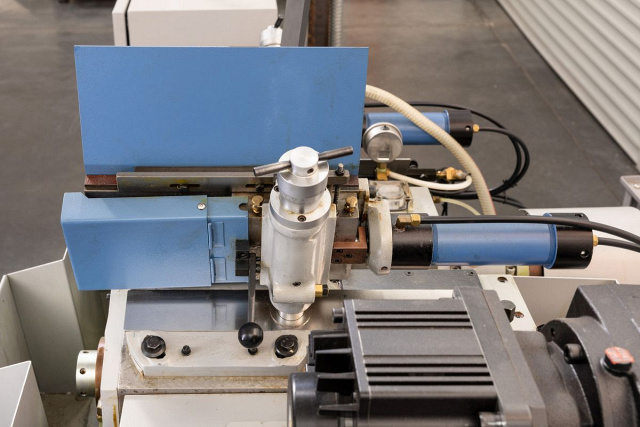

	Устройства правки шлифовального и подающего кругов Изготовлены из высококачественного литья марки FC30, нормализованы, а затем отшлифованы. Перемещение правильного приспособления осуществляется за счет гидравлического привода с бесступенчатым регулированием скорости перемещения для простой стабильной правки кругов. По согласованию с заказчиком (опционально) устройство правки шлифовального круга может оснащаться ШВП и сервоприводами по 1 или 2 осям.

Комплектация

Стандартная

Дополнительная

	Вибробункер для автоматической подачи мелких заготовок Система автоматизации бункерного типа для процесса проходного шлифования.
	Автоматическое устройство для врезного шлифования Система автоматизации ленточного типа для процесса врезного шлифования.

Технические характеристики

Характеристика	Значение
Диаметр шлифуемой заготовки (со стандартным люнетом), мм	1 - 40
Наличие ЧПУ	есть
Перемещение шлифовального круга за 1 оборот маховика, мм	1,5
Перемещение шлифовального круга за 1 деление маховика (микроподача), мм	0,01
Размер шлифовального круга (D x d x B), мм	305 х 120 х 150
Частота вращения шлифовального круга, об/мин	1950
Мощность электродвигателя шлифовального круга, кВт	5,5
Мощность электродвигателя подающего круга, кВт	2

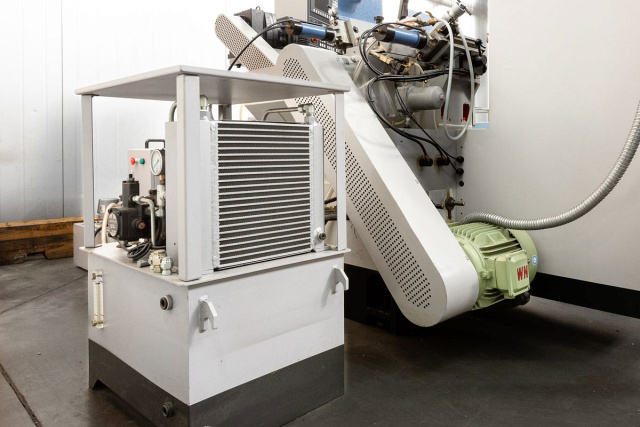

Мощность гидравлической системы, кВт	0,75
Размер подающего круга (D x d x B), мм	205 х 90 х 150
Частота вращения подающего круга, мм	0 - 320
Перемещение устройства правки подающего круга за 1 деление маховика, мм	0,01
Перемещение устройства правки подающего круга за 1 оборот маховика, мм	1,5
Перемещение узла подающего круга за 1 деление маховика, мм	0,02
Перемещение узла подающего круга за 1 оборот маховика, мм	3,5
Точное микро перемещение узла подающего круга за 1 деление маховика (микроподача), мм	0,001
Точное микро перемещение узла подающего круга за 1 оборот маховика (микроподача), мм	0,1
Угол поворота подающего круга, °	± 5
Угол наклона подающего круга, °	+5 … -3
Перемещение нижней плиты подающего круга за 1 деление маховика, мм	0,05
Перемещение нижней плиты подающего круга за 1 оборот маховика, мм	7,0
Точное микро перемещение нижней плиты подающего круга за 1 деление маховика (микроподача), мм	0,001
Точное микро перемещение нижней плиты подающего круга за 1 оборот маховика (микроподача), мм	0,2
Длина, мм	2350
Ширина, мм	2200
Высота, мм	2100
Вес брутто, кг	2000
Длина, мм	1800
Ширина, мм	1400
Высота, мм	1450
Вес нетто, кг	1700
