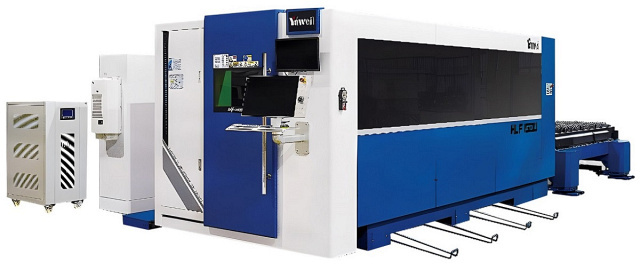

Автоматизированный комплекс лазерной резки YAWEI SMD HLF 3015

Автоматизированные комплексы лазерной резки YAWEI SMD HLF предназначены длявысокоскоростной*чистовой резки листового проката из черных, нержавеющих сплавов и цветных металлов в многосменном режиме (3 смены). Модель HLF - флагман из премиум-линейки лазеров YAWEI. В его конструкции используются надежные комплектующие Siemens (Германия). В базе со станком поставляется автоматический сменный стол* с гидроподъемом и кабинетная защита Автоматизированные комплексы лазерной резки YAWEI SMD HLF имеют широкую сферу применения. Используются в следующих промышленных сферах: * В основе работы комплекса лежит технология генерации лазерного луча с помощью оптоволоконного резонатора. Скорость перемещений до 170 - 180 м/мин, ускорение - до 2,5 G. * Автоматический сменный рабочий стол обеспечивают удвоенную производительность. Область применения Металлообрабатывающая промышленность Пищевая промышленность Нефтегазовая промышленность

Область применения

Автоматизированные комплексы лазерной резки YAWEI SMD HLF имеют широкую сферу применения. Используются в следующих промышленных сферах: Металлообрабатывающая промышленность Пищевая промышленность Нефтегазовая промышленность

Схемы обработки

Конструктивные особенности

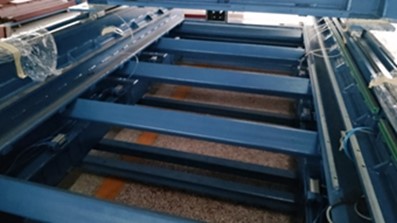

	Конструкция стола и портала

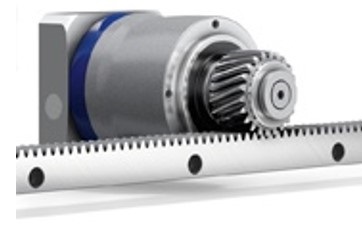

	Зубчатая косозубая рейка и редукторы WITTENSTEIN/Alpha Одним из наиболее продвинутых решений для систем линейных перемещений является комплект WITTENSTEIN/Alpha. Он состоит зубчатой косозубой рейки и редуктора WITTENSTEIN/Alpha с установленной на нем шестерней. Это обеспечивает практически идеальную совместимость трех важнейших компонентов трансмиссии, легкость расчетов параметров системы и удобство монтажа. Отличительные особенности:

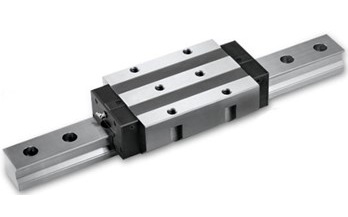

	Профильные направляющие ТНК (Германия) Компания THK была основана в 1971 г. в Японии и в настоящий момент является одним из мировых лидеров в области производства систем направляющих для линейного перемещения, имея представительства в Азии, Америке, Европе. Линейные направляющие ТНК используются в области машиностроения, медицинской техники и электронной индустрии.
	Сервоприводы SIEMENS (Германия) Сервоприводы Siemens это универсальное решение задач общего назначения. Архитектура сервопривода выполнена согласно концепции Plug&Play, которая обеспечивает простой монтаж, легкую настройку и быстрый ввод в эксплуатацию. Приводы обладают всеми «стандартными» для современных сервоприводов функциями: автоматическая настройка системы управления в режиме реального времени, авто определение подключенного двигателя, подавление вибраций и колебаний, и др. Помимо стандартных функций, также имеются в своем составе функции шагового позиционирования, внутреннего позиционирования, а также режимы регулирования скорости и момента. Такие функции упрощают ввод в эксплуатацию сервосистем и расширяют сферу их применения.

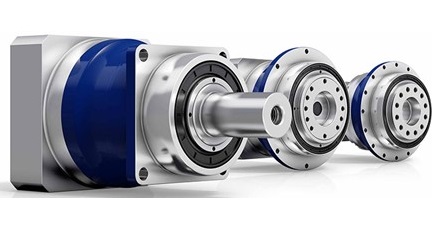

	Редукторы WITTENSTEIN/Alpha (Германия) Высокоточные редукторы WITTENSTEIN/Alpha с малым угловым люфтом и высокой плавностью хода (≤1 угл.мин.) обеспечивают более высокую передачу мощности. Отличительные особенности:
	Режущая лазерная голова Precitec (Германия), с автофокусом Новое поколение режущих голов с автофокусировкой Precitec, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22/24 мм. Головы оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание.
	Источник лазерного излучения Raycus (Китай) Волоконные лазеры — одно из наиболее ярких достижений современной волоконной оптики и лазерной физики: устройство генерации лазерного излучения. Волоконные лазеры применяются в промышленности для резки, сварки и обработки металлов, а также при маркировке продукции. По сравнению с традиционными лазерами (СО2, твердотельными), волоконные лазеры обладают самым высоким КПД, более высокой стабильностью и качеством выходного излучения, меньшими размерами, не требуют обслуживания, более надежны и долговечны.
	Водяной чиллер TONGFEI/HANLI/S&A Чиллер применяется для охлаждения лазерного источника и головы. Для этого он использует воду, температуру которой поддерживает за счёт её охлаждения фреоном. Чиллер Tongfei/Hanli/S&A выполнен в виде моноблока, легко размещается рядом с оборудованием. На тыльной стороне есть датчик уровня воды, 2 штуцера для подключения, разъем для подключения внутреннего датчика тока воды к станку и сливное отверстие.
	Вытяжной вентилятор Предназначен для эффективного отвода продуктов горения из зоны резки. Подсоединяется непосредственно к станине и к центральной вытяжной системе или вентиляции.
	Системы ЧПУ SIEMENS SINUMERIK Максимальная производительность приобретает для машиностроительных предприятий и операторов все большее значение. В этой связи крайне важно обеспечить оптимальное сочетание решений автоматизации с ЧПУ и сложных технологий, а также эффективную интеграцию цифровых решений. SINUMERIK объединяет автоматизацию, технологические и цифровые возможности в уникальные решения, способствуя повышению уровня производительности. Системы ЧПУ SINUMERIK – это оптимальное решение для изготовления отдельных деталей или массового производства, как простых, так и сложных изделий.
	CncKad – мощный универсальный САПР CncKad – мощный универсальный САПР для подготовки управляющих программ «в одно касание». В связке с безошибочно обрабатываемым программы ЧПУ Siemens, позволяет гибко реагировать на производственные запросы. Срок изготовления образца от эскиза до готового изделия в минимальные сроки. Автоматическая система отчетности позволяет быстро определить затраты на производство изделия. CncKad позволяет организовать единую экосистему такого парка оборудования, как лазерные комплексы, листогибочные прессы, координатно-пробивные прессы, т.к. в данную систему уже включены соответствующие постпроцессоры.

Комплектация

Стандартная

Дополнительная

	Система погрузки-выгрузки листа Предназначена для автоматической погрузки-выгрузки листового материала на сменную паллету станок. Грузоподъемность листов: толщиной до 6/12/20 мм.
	Фильтровентиляционная установка Shengyue (Welldone)/Donaldson
	Автоматическая газовая консоль SMC (Япония)/Lanny (Германия) (опция) На 4 газа: кислород, азот (или воздух), аргон. Управление режущими газами (подача, переключение, давление) со стойки ЧПУ.

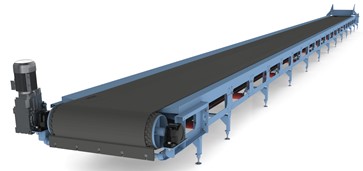

	Автоматическая конвейерная линия Для транспортировки падающих деталей из зоны резки.

Технические характеристики

Характеристика	Значение
ЦЕНА	17 309 854 ₽
Модуль для резки труб	-
Сменные паллеты	+
Кабинетная защита	+
Обрабатываемый металл	толстый
Толщина металла, мм	100
Система ЧПУ	Siemens
Рабочая зона (Х x Y), мм	3000 x 1500
Перемещение по осям X / Y / Z, мм	3040 x 1520 x 120
Мощность излучения резонатора, кВт	3 - 30
Макс. скорость портала, м/мин	170 - 180
Точность позиционирования, мкм/м	± 0,02
Точность репозиционирования, мм/м	± 0,02
Ускорение осей X / Y, G	2,5
Ширина реза, мм	0,1 - 0,5
Шероховатость в зоне реза, мкм	Ra 3,2 - 25,4
Режущая способность, мм	Согласно возможностям резонатора
Мин. задаваемое перемещение, мм	0,001
Сечение направляющих, мм	35 / 40
Макс. нагрузка на стол, кг	1000
Передача по осям X / Y	Шестерня-рейка WITTENSTEIN/Alpha (Германия)
Поддерживаемое программное обеспечение	CNCKAD
Экран	23″ ЖК
Смазка	Автосмазка
Точность позиционирования, мм	± 0,02
Точность репозиционирования, мм	± 0,02
Фаза	3
Напряжение, В	380
Частота, Гц	50
Класс защиты	IP54
Вид охлаждения	Водяной чиллер
Длина волны лазерного излучения, нм	1070
Общая мощность, кВт	31 - 100
Передача по оси Z	Шарико-винтовая пара
Ускорение оси Z, G	2 (обеспечение режима FLY-CUT)
Длина, мм	9000
Ширина, мм	4800
Высота, мм	2300
Вес YAWEI SMD HLF 3015, кг	9000
