Sahinler 3R HSS 25-550 - трехвалковый гидравлический листогиб sah3R HSS 25-550

Код товара: 2962
Под заказ

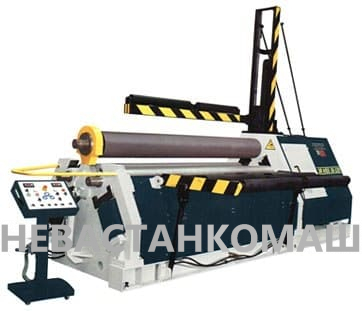

  • Sahinler 3R HSS 25-550 - трехвалковый гидравлический листогиб sah3R HSS 25-550, рис.1
  • Sahinler 3R HSS 25-550 - трехвалковый гидравлический листогиб sah3R HSS 25-550, видео 2
5.0 (голосов 333 / просмотров 597)

Артикул: sah3R HSS 25-550

Печать
16.05.2024
Под заказ
Уточните цену
Получить предложение
Sahinler 3R HSS 25-550 - трехвалковый гидравлический листогиб sah3R HSS 25-550
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
8 495 646 13 16
info@dvt-spb.ru
Расчет доставки
Производитель: Sahinler (Турция)
Ширина обработки, мм 2550
Толщина, мм 55
Мощность, кВт 66
Масса, кг 40000
Трехвалковый гидравлический листогиб Sahinler 3R HSS 25-550

Промышленное оборудование Sahinler 3R HSS 25-550

Трехвалковый гидравлический листогиб Sahinler 3R HSS 25-550 - надежное и производительное оборудование для гибки листового металла.

Особенности:

  • Трехвалковая конструкция обеспечивает высокую точность гибки и равномерное распределение давления на всю длину заготовки.
  • Гидравлическая система обеспечивает плавное и контролируемое выполнение гибочного процесса.
  • Широкий диапазон рабочих размеров от 25 до 550 мм позволяет использовать оборудование для различных задач.
  • Долговечные и износостойкие материалы обеспечивают длительный срок службы оборудования.

Преимущества:

  • Высокая производительность и качество готовой продукции.
  • Простота в эксплуатации и обслуживании.
  • Гарантия на оборудование и возможность получения квалифицированной технической поддержки.

Трехвалковый гидравлический листогиб Sahinler 3R HSS 25-550 идеально подходит для использования в машиностроении, автомобильной промышленности, строительстве и других отраслях, где требуется точная и качественная обработка листового металла.

Листогибочные машины модели 3R HSS 25-550 предназначены для гибки толстостенных строительных конструкций из листового металла толщиной 10-30 мм, и повсеместно используются для изготовления резервуаров высокого давления, бойлерных котлов, а также оборудования из нержавеющей стали для пищевой промышленности. Листогибы модели 3R HSS 25-320, 3R HSS 25-350, 3R HSS 25-380, 3R HSS 25-420используются в серийном производстве.

Преимущества Sahinler 3R HSS 25-550

  • все три валка приводятся в действие силовым агрегатом с тройным гидравлическим приводом;
  • кованые стальные валки повышенной прочности на растяжение с индукционной закалкой и сертификатом качества SAE 1050;
  • сварная стальная несущая рама;
  • портативная панель управления;
  • приспособление для конической гибки;
  • гидравлическая балансировка частоты вращения валков;
  • удлиненные оси для установки валков для гибки профиля и труб;
  • доступность используемых компонентов по всему миру (электрические компоненты Telemechanique, Siemens; гидравлические компоненты Rexroth, Bosch, Parker);
  • машина изготовлена в соответствии с директивами по технике безопасности ЕС (маркировка "СЕ");
  • цифровой дисплей;
  • 2-х скоростная система

Технические характеристики Sahinler 3R HSS 25-550

Модель

3R HSS 25-550

Длина, мм

2550

Круговая гибка, мм

55

Подгибка, мм

45

D верх. валк., мм

550

D средн. валк., мм

530

Скорость, м/мин

1-4

Мощность привода, кВт

66

Габариты, мм

6000x2600x3000

Вес, кг

40000

Особенности Sahinler 3R HSS 25-550

СИСТЕМА ПЛАНЕТАРНЫХ НАПРАВЛЯЮЩИХ

Одним из самых главных отличий серии 3R HSS является - планетарное перемещение боковых валков, которое имеет следующие преимущества:

  • получение меньшего диаметра при круговой гибки и гибки конуса
  • система защищена от попадания металлических частиц и окалин, не требует дополнительной смазки, так как имеет закрытый тип корпуса
  • имеет меньший износ, а также вращаясь вокруг своей оси, оказывает меньшее напряжение на раму станка, в отличие от линейных направляющих, где перемещения происходят вверх/вниз

ВЫСОКОПРОЧНЫЙ КОРПУС СТАНКА

Гидравлические листогибочные станки 3R HSS оснащены корпусом высокой прочности, состоят из сварных металлических конструкций St-52.

ПОДШИПНИКИ

Все валы установлены в сферических подшипниках. Сферические подшипники способны выдерживать экстремальные нагрузки. Каждый валок свободно отклоняется по своей ширине, без образования какой-либо натяжной точки, что могло бы привезти к надлому или трещине на вале.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Привод вращения валов осуществляется с помощью гидравлических моторов через усовершенствованный высоко эффективный планетарно-шестеренчатый редуктор.
Усилия на вал передаются напрямую, без потерь на дополнительные редукторы и механизмы.
Гидравлическая система разработана для реализации всех движений в четырехвалковой листогибочной машине.
Гидравлическая система расположена в изолированном отсеке, что исключает воздействие внешней среды и позволяет сохранить смазочные материалы чистыми внутри.

 Комплект поставки Sahinler 3R HSS 25-550

Sahinler 3R HSS 25-550 ЗАКАЛЕННЫЕ ВАЛЫ
 Валы проходят поверхностное упрочнение методом индукционной закалки  После реализации закалки, валы проходят последующую чистовую шлифовку и полировку
ЗАКАЛЕННЫЕ ВАЛЫ

Валы проходят поверхностное упрочнение методом индукционной закалки. После реализации закалки, валы проходят последующую чистовую шлифовку и полировку.

Sahinler 3R HSS 25-550 УСТРОЙСТВО КОНИЧЕСКОЙ ГИБКИ
 Гибка конуса возможна на машине, укомплектованной специальным приспособлением для гибки конусов
УСТРОЙСТВО КОНИЧЕСКОЙ ГИБКИ

Гибка конуса возможна на машине, укомплектованной специальным приспособлением для гибки конусов.

Sahinler 3R HSS 25-550 ЦИФРОВОЙ ДИСПЛЕЙ
 Цифровой дисплей показывает текущее положение боковых валов
ЦИФРОВОЙ ДИСПЛЕЙ

Цифровой дисплей показывает текущее положение боковых валов.

ДВУХСКОРОСТНОЕ УПРАВЛЕНИЕ

В станке реализована возможность гибки с двумя скоростями, как медленная, так и быстрая.

 Дополнительные опции Sahinler 3R HSS 25-550

Sahinler 3R HSS 25-550 БОКОВЫЕ И ЦЕНТРАЛЬНАЯ ПОДДЕРЖКИ
 Тонкие листы, изгибаемые в большие диаметры, могут деформироваться под воздействием собственного вес  Sahinler 3R HSS 25-550 а и в результате этого не получится цилиндр круговой формы  Центра...БОКОВЫЕ И ЦЕНТРАЛЬНАЯ ПОДДЕРЖКИ

Тонкие листы, изгибаемые в большие диаметры, могут деформироваться под воздействием собственного вес Sahinler 3R HSS 25-550а и в результате этого не получится цилиндр круговой формы. Центральные и Боковые поддержки используется для предотвращения этой деформации. Цель использования получение обечайки заданной формы.

Sahinler 3R HSS 25-550 СТОЛ ПОДАЧИ МАТЕРИАЛА
 Для удобства подачи листов в рабочие органы машины рекомендуется использовать роликовый стол
СТОЛ ПОДАЧИ МАТЕРИАЛА

Для удобства подачи листов в рабочие органы машины рекомендуется использовать роликовый стол.

Sahinler 3R HSS 25-550 СИСТЕМА ОХЛАЖДЕНИЯ МАСЛА
 Система позволяет поддерживать постоянную температуру масла, при непрерывном режиме работы машины
СИСТЕМА ОХЛАЖДЕНИЯ МАСЛА

Система позволяет поддерживать постоянную температуру масла, при непрерывном режиме работы машины.

ПЛАВНО ИЗМЕНЯЕМАЯ СКОРОСТЬ ВРАЩЕНИЯ ВАЛОВ

Эта опция даёт возможность плавно изменять скорость вращения, что позволяет достигать максимального качества изделия.
