Sahinler 3R HS 20-300 - трехвалковый гидравлический листогиб sah3R HS 20-300

Код товара: 2937

Под заказ

5.0 (голосов 333 / просмотров 629)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: Sahinler (Турция)

Ширина обработки, мм	2050
Толщина, мм	20
Мощность, кВт	11
Масса, кг	8100

Описание
Характеристики
Отзывы
Доставка

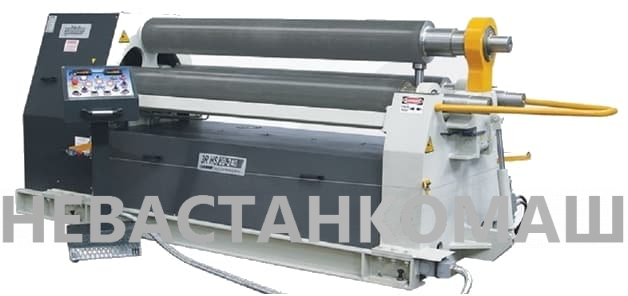

Трехвалковый гидравлический листогиб Sahinler 3R HS 20-300

Преимущества:

Высокая производительность и точность гибки листового металла
Простота использования и настройки
Долговечность и надежность в работе
Экономия времени и усилий при производстве деталей

Особенности:

Трехвалковая конструкция для более точного и равномерного гиба
Гидравлическая система для удобства и эффективности работы
Широкий диапазон гибки листового металла толщиной до 20 мм и шириной до 3000 мм

Назначение:

Трехвалковый гидравлический листогиб Sahinler 3R HS 20-300 предназначен для гибки листового металла различной толщины и ширины с высокой точностью и производительностью. Идеально подходит для производства металлических деталей, кузовных элементов, корпусов и других изделий.

Сферы применения:

Этот листогиб находит широкое применение в промышленности, машиностроении, автомобильном производстве, строительстве и других отраслях, где требуется точная и качественная обработка листового металла.

Листогиб 3-х валковый гидравлический Sahinler Sahinler 3R HS 20-300 предназначен для тяжелых гибочных работ, в особенности для гибки материалов с толщиной листа 6-20 мм, и используются для изготовления рекламных щитов, корпусов воздушных компрессоров, водяных и нефтеналивных резервуаров, бетономешалок и прочих подобных видов продукции. Их отличает простота и удобство использования, привлекательный дизайн, надежность в работе.

Преимущества трехвалкового гидравлического листогиба Sahinler 3R HS 20-300

все три валка приводятся в действие гидравлическим силовым агрегатом с одним приводом и системой ведущих колес;
шарнирно закрепленная панель управления с джойстиками;
удлиненные оси для установки валков для гибки профиля и труб;
кованые стальные валки повышенной прочности на растяжение с индукционной закалкой и сертификатом качества SAE 1050;
сварные стальные несущие рамы;
портативная панель управления;
приспособление для конической гибки;
гидравлическая балансировка частоты вращения валков;
доступность используемых компонентов по всему миру (электрические компоненты Telemechanique, Siemens; гидравлические компоненты Rexroth, Bosch, Parker);
машина изготовлена в соответствии с директивами по технике безопасности ЕС (маркировка "СЕ").

Технические характеристики гидравлического листогиба Sahinler 3R HS 20-300

Длина, мм	2050
Круговая гибка, мм	20
Подгибка, мм	16
D верх. валк., мм	300
D средн. валк., мм	280
Скорость, м/мин	5
Мощность привода, кВт	11
Габариты, мм	3850x1420x1680
Вес, кг	8100

Область применения

Опоры и емкости различного диаметра.

Получаемые изделия

Схема обработки

Конструктивные особенности Sahinler 3R HS 20-300

	СИСТЕМА ПЛАНЕТАРНЫХ НАПРАВЛЯЮЩИХ Одним из самых главных отличий серии 3R HSS является - планетарное перемещение боковых валков, которое имеет следующие преимущества: получение меньшего диаметра при круговой гибки и гибки конуса система защищена от попадания металлических частиц и окалин, не требует дополнительной смазки, так как имеет закрытый тип корпуса имеет меньший износ, а также вращаясь вокруг своей оси, оказывает меньшее напряжение на раму станка, в отличие от линейных направляющих, где перемещения происходят вверх/вниз
	ВЫСОКОПРОЧНЫЙ КОРПУС СТАНКА Гидравлические листогибочные станки 3R HSS оснащены корпусом высокой прочности, состоят из сварных металлических конструкций St-52.
	ПОДШИПНИКИ Все валы установлены в сферических подшипниках. Сферические подшипники способны выдерживать экстремальные нагрузки. Каждый валок свободно отклоняется по своей ширине, без образования какой-либо натяжной точки, что могло бы привезти к надлому или трещине на вале.
	ГИДРАВЛИЧЕСКАЯ СИСТЕМА Привод вращения валов осуществляется с помощью гидравлических моторов через усовершенствованный высоко эффективный планетарно-шестеренчатый редуктор. Усилия на вал передаются напрямую, без потерь на дополнительные редукторы и механизмы. Гидравлическая система разработана для реализации всех движений в четырехвалковой листогибочной машине. Гидравлическая система расположена в изолированном отсеке, что исключает воздействие внешней среды и позволяет сохранить смазочные материалы чистыми внутри.

Комплект поставки 3R HS 20-300

	ЗАКАЛЕННЫЕ ВАЛЫ Валы проходят поверхностное упрочнение методом индукционной закалки. После реализации закалки, валы проходят последующую чистовую шлифовку и полировку.
	УСТРОЙСТВО КОНИЧЕСКОЙ ГИБКИ Гибка конуса возможна на машине, укомплектованной специальным приспособлением для гибки конусов.
	ЦИФРОВОЙ ДИСПЛЕЙ Цифровой дисплей показывает текущее положение боковых валов.
ДВУХСКОРОСТНОЕ УПРАВЛЕНИЕ В станке реализована возможность гибки с двумя скоростями, как медленная, так и быстрая.

Дополнительная комплектация

	БОКОВЫЕ И ЦЕНТРАЛЬНАЯ ПОДДЕРЖКИ Тонкие листы, изгибаемые в большие диаметры, могут деформироваться под воздействием собственного вес Sahinler 3R HS 20-300а и в результате этого не получится цилиндр круговой формы. Центральные и Боковые поддержки используется для предотвращения этой деформации. Цель использования получение обечайки заданной формы.
	СТОЛ ПОДАЧИ МАТЕРИАЛА Для удобства подачи листов в рабочие органы машины рекомендуется использовать роликовый стол.
	СИСТЕМА ОХЛАЖДЕНИЯ МАСЛА Система позволяет поддерживать постоянную температуру масла, при непрерывном режиме работы машины.
ПЛАВНО ИЗМЕНЯЕМАЯ СКОРОСТЬ ВРАЩЕНИЯ ВАЛОВ Эта опция даёт возможность плавно изменять скорость вращения, что позволяет достигать максимального качества изделия
